Sistema di montaggio solare con morsetti e binari: la soluzione non invasiva per installazioni affidabili su tetti metallici.
Quando si tratta di montare pannelli solari su tetti metallici,Sistema di fissaggio e binari per tetti in metalloè emersa come una delle soluzioni più affidabili ed efficienti disponibili oggi. Che tu'Se si lavora con coperture metalliche a giunzione verticale, trapezoidali o ondulate, questo sistema offre un metodo di fissaggio sicuro e non penetrante che preserva il tetto.'integrità pur garantendo un'eccezionale forza di tenuta.
Che cos'è un sistema di fissaggio con morsetti e binari per tetti in metallo?
UNtetto in metalloIl sistema di fissaggio a morsetto e binario è una soluzione di montaggio fotovoltaico progettata specificamente per i profili di copertura metallica. La sua caratteristica distintiva è un metodo di fissaggio non invasivo: invece di forare la lamiera del tetto, il sistema utilizza morsetti appositamente progettati per agganciare meccanicamente le giunture o le nervature strutturali del tetto, fissando i binari in alluminio che costituiscono la piattaforma di montaggio per i moduli solari.
A differenza dei metodi di montaggio tradizionali che richiedono la foratura del tetto, questo sistema utilizza soluzioni a morsetto che si agganciano alla giunzione o alla nervatura.senza forare la lamiera—un approccio non invasivo che preserva il tetto'integrità dell'impermeabilità.
1.Componenti principali
Il sistema si basa su un insieme di componenti modulari e snelli che semplificano la logistica e l'installazione:
Morsetti per tetto: Il nucleo di ancoraggio del sistema, prodotto in diverse configurazioni specifiche per adattarsi alle geometrie di tetti a giunzione verticale, trapezoidali e ondulati. Trasferiscono la spinta del vento e il carico della neve direttamente alla struttura portante del tetto.
Guide di montaggio in alluminioGuide in alluminio anodizzato (disponibili in configurazione a lunghezza intera e corta) che creano una base stabile e uniforme per i moduli fotovoltaici. Le guide a profilo a C fungono anche da canaline portacavi integrate per una gestione ordinata del cablaggio.
Elementi di fissaggio modulari: Morsetti centrali (per fissare i pannelli adiacenti) e morsetti terminali (per i bordi dell'array) che bloccano i moduli fotovoltaici incorniciati alle guide con una pressione uniforme e costante.
2.Varianti e specifiche del sistema
Il sistema è offerto in due livelli di prestazioni per soddisfare le esigenze del progetto:
Tipo Premium: ottimizzato per applicazioni commerciali e residenziali standard, adatto a spessori di neve fino a 99 cm e a una velocità del vento di riferimento di 46 m/s.
Versione migliorata: progettata per condizioni meteorologiche estreme e ambienti con carichi pesanti, con una maggiore capacità di carico per accumuli di neve più profondi e velocità del vento più elevate.
Tutte le varianti sono certificate CE, realizzate in alluminio anodizzato resistente alla corrosione e coperte da una garanzia di 10 anni. Sono conformi ai principali standard di progettazione internazionali, tra cui EN 1990, EN 1991, AS/NZS 1170 e DIN EN 1991.
3.Tipi di tetto compatibili
Grazie ai suoi morsetti intercambiabili, il sistema offre una compatibilità universale con tutti i principali profili per tetti metallici:
Coperture a giunto verticale (profili a incastro, a bloccaggio meccanico, a T/a bulbo)
Tetti trapezoidali in lamiera metallica
Tetti in lamiera ondulata
Perché scegliere un sistema a morsetto e binario?
Il design con morsetto e binario risolve i problemi più comuni dell'installazione di pannelli solari su tetti metallici, offrendo vantaggi tangibili per installatori, proprietari di edifici e sviluppatori di progetti.
1. Nessuna penetrazione, nessun rischio di perdite
Questo è il vantaggio più rivoluzionario del sistema. Agganciandosi alle nervature del tetto esistenti anziché forare la copertura, la soluzione di montaggio elimina completamente il rischio di infiltrazioni d'acqua. Inoltre, preserva la garanzia originale del produttore del tetto, una tutela fondamentale per i proprietari di edifici commerciali e industriali che gestiscono ampie superfici di copertura.
2. Adattamento preciso a ogni profilo di tetto
Non esistono due sistemi di copertura metallica identici. La piattaforma con morsetti e binari offre una garanzia di perfetta compatibilità: i morsetti sono progettati per adattarsi perfettamente all'altezza delle nervature, alla spaziatura e alla geometria delle giunture di ogni tipo di copertura. Questo accoppiamento su misura massimizza la forza di presa ed elimina le lacune di compatibilità che potrebbero causare slittamenti o cedimenti dovuti al carico.
3. Versatilità senza pari su progetti di qualsiasi dimensione.
Da grandi stabilimenti industriali e magazzini logistici a edifici pubblici e tetti metallici residenziali, il sistema si adatta perfettamente a qualsiasi esigenza. È compatibile con tutti i moduli fotovoltaici standard e funziona su un'ampia gamma di pendenze del tetto, rappresentando una soluzione flessibile per progetti residenziali, commerciali e su larga scala.
4. Installazione più rapida, costi di manodopera inferiori
La maggior parte dei componenti viene spedita preassemblata e il design a morsetto non richiede saldature specializzate o attrezzature complesse. Un team di due persone può completare il montaggio in una frazione del tempo richiesto dai sistemi tradizionali a penetrazione, riducendo le ore di lavoro in loco, accorciando i tempi del progetto e abbassando il costo complessivo di installazione.
5. Durabilità strutturale comprovata
Progettato per resistere a condizioni meteorologiche estreme, ogni morsetto offre una forza di tenuta che varia da 1.500 a oltre 3.000 libbre. Il sistema è testato per resistere a velocità del vento fino a 60 m/s e carichi di neve fino a 1,4 kN/m². La struttura in alluminio anodizzato garantisce un'eccellente resistenza alla corrosione, assicurando un'affidabilità a lungo termine in ambienti costieri, industriali e climatici rigidi.
6. Estetica pulita e gestione integrata dei cavi
Le guide a profilo a C fungono da canaline portacavi integrate, consentendo agli installatori di instradare ordinatamente i cavi fotovoltaici all'interno del profilo stesso. Disponibile nelle finiture in alluminio naturale o anodizzato nero, il sistema crea un aspetto professionale e discreto che si integra perfettamente con l'architettura moderna degli edifici.
Come funziona il sistema

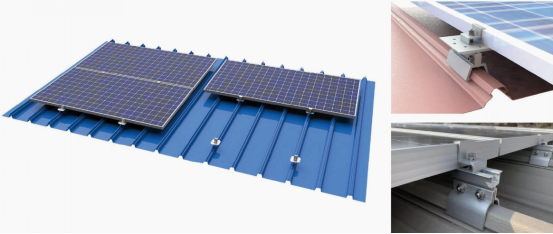

Per tetti in metallo a giunzione verticale
Il morsetto per giunti verticali afferra la nervatura verticale del pannello del tetto senza perforarlo. Il profilo viene quindi fissato al morsetto tramite bulloni o una staffa di supporto. I moduli vengono fissati ai profili mediante morsetti intermedi e terminali. Il design consente una distribuzione centrata del carico, eliminando gli effetti di leva sul morsetto per giunti..
Per tetti in lamiera trapezoidale e ondulata
Le guide corte vengono fissate direttamente sulla cresta delle lamiere trapezoidali del tetto mediante viti autofilettanti di tenuta, spesso preassemblate con guarnizioni in EPDM.Queste rotaie corte possono essere regolate in modo flessibile per adattarsi a diverse griglie ondulateI moduli vengono quindi collegati alle rotaie tramite morsetti centrali ed terminali..
Panoramica dell'installazione
L'installazione di un sistema di fissaggio con morsetti e binari per tetti in metallo in genere segue questi passaggi:
1.Pianificare e contrassegnare le posizioni dei morsetti in base alla configurazione del sistema.
2.Pulire le aree del tetto dove verranno fissati i morsetti.
3.Fissare i morsetti alle giunture o alle nervature del tetto e serrarli con la coppia di serraggio specificata.
4.Installare le guide sui morsetti utilizzando piedini a L o collegamenti diretti.
5.Fissare i moduli utilizzando morsetti centrali e morsetti terminali
6.L'intero processo è progettato per essere intuitivo, con molti componenti che arrivano preassemblati per la massima efficienza..
Applicazioni
Il sistema di fissaggio e guida per tetti metallici è ampiamente utilizzato in diverse tipologie di progetti.:
1.Impianti industriali – fabbriche con grandi tetti metallici trapezoidali
2.Edifici commerciali: centri commerciali, edifici per uffici, magazzini logistici
3.Edifici pubblici: scuole, ospedali, impianti sportivi
4.Immobili residenziali – case con tetto in metallo
Conclusione
Il sistema di fissaggio con morsetti e binari per tetti metallici rappresenta lo standard di riferimento per l'installazione di pannelli solari su tetti in metallo. Combina un fissaggio non invasivo, un'installazione rapida, un'eccezionale forza di tenuta e un utilizzo efficiente dei materiali in un'unica soluzione integrata.
Che tu sia'RChe si tratti di un installatore alla ricerca dell'efficienza, di un proprietario di un edificio preoccupato per l'integrità del tetto o di uno sviluppatore di progetti focalizzato sull'affidabilità a lungo termine, questo sistema offre prestazioni eccellenti sotto ogni aspetto. Con prestazioni comprovate su tutti i principali tipi di tetti in metallo e compatibilità con un'ampia gamma di moduli solari,'SLa soluzione di montaggio su cui potrai contare per decenni.
Pronti a scoprire di più sui nostri sistemi di fissaggio e binari per tetti in metallo? Contatta oggi stesso il nostro team per informazioni su specifiche del prodotto, prezzi e consulenza per il tuo progetto.
